简体中文 Dispositivo de desligamento rápido e proteção de segurança fotovoltaica
Um dispositivo de desligamento rápido fotovoltaico é um dispositivo de segurança utilizado em sistemas fotovoltaicos que pode desligar rapidamente o sistema fotovoltaico. Geralmente, é instalado entre módulos fotovoltaicos ou inversores. Sua principal função é cortar rapidamente o fornecimento de energia aos módulos fotovoltaicos ou a todo o sistema fotovoltaico em caso de emergência, eliminando assim a alta tensão CC, reduzindo o risco de choque elétrico e facilitando os trabalhos de resgate e manutenção.

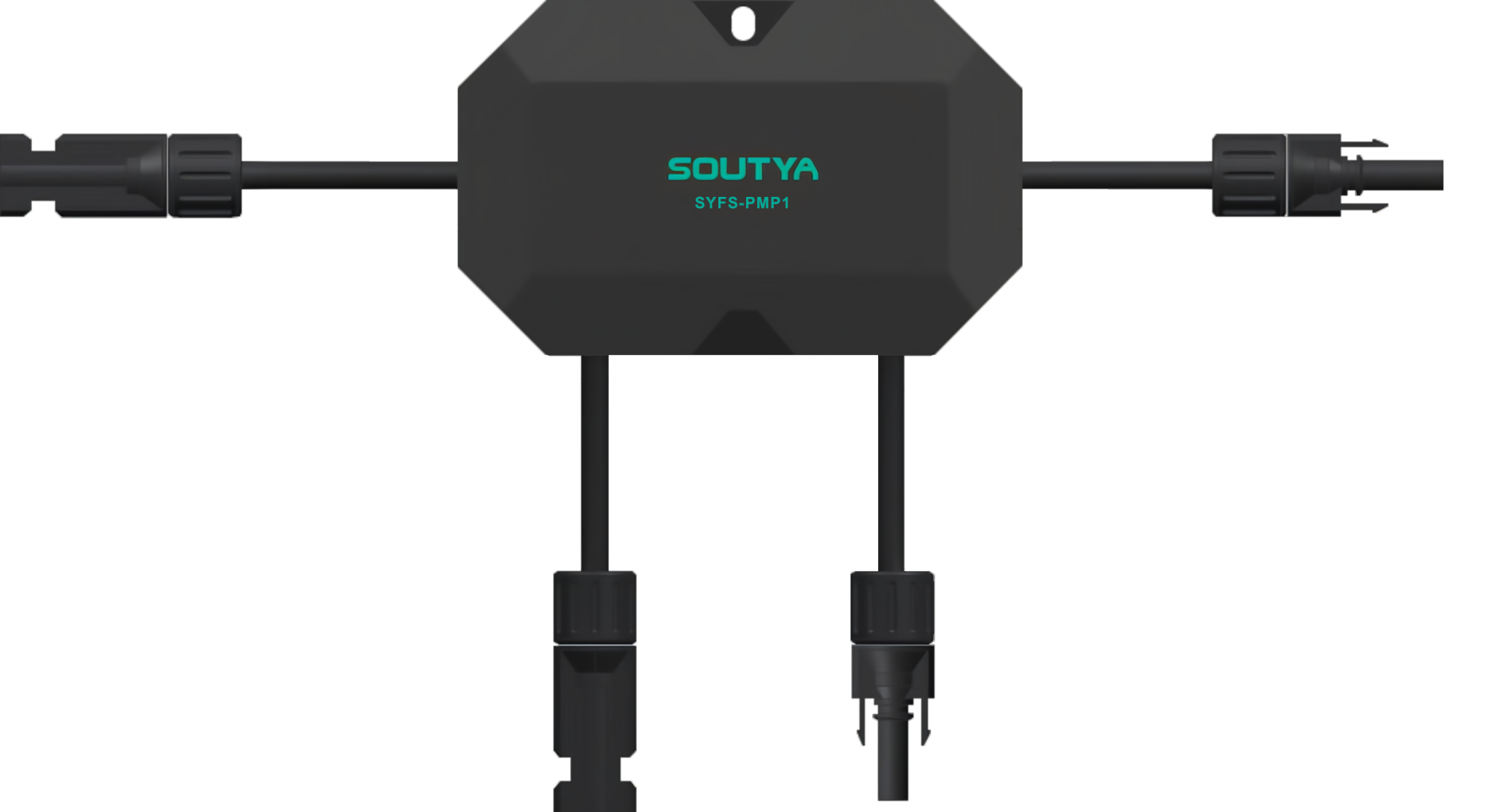

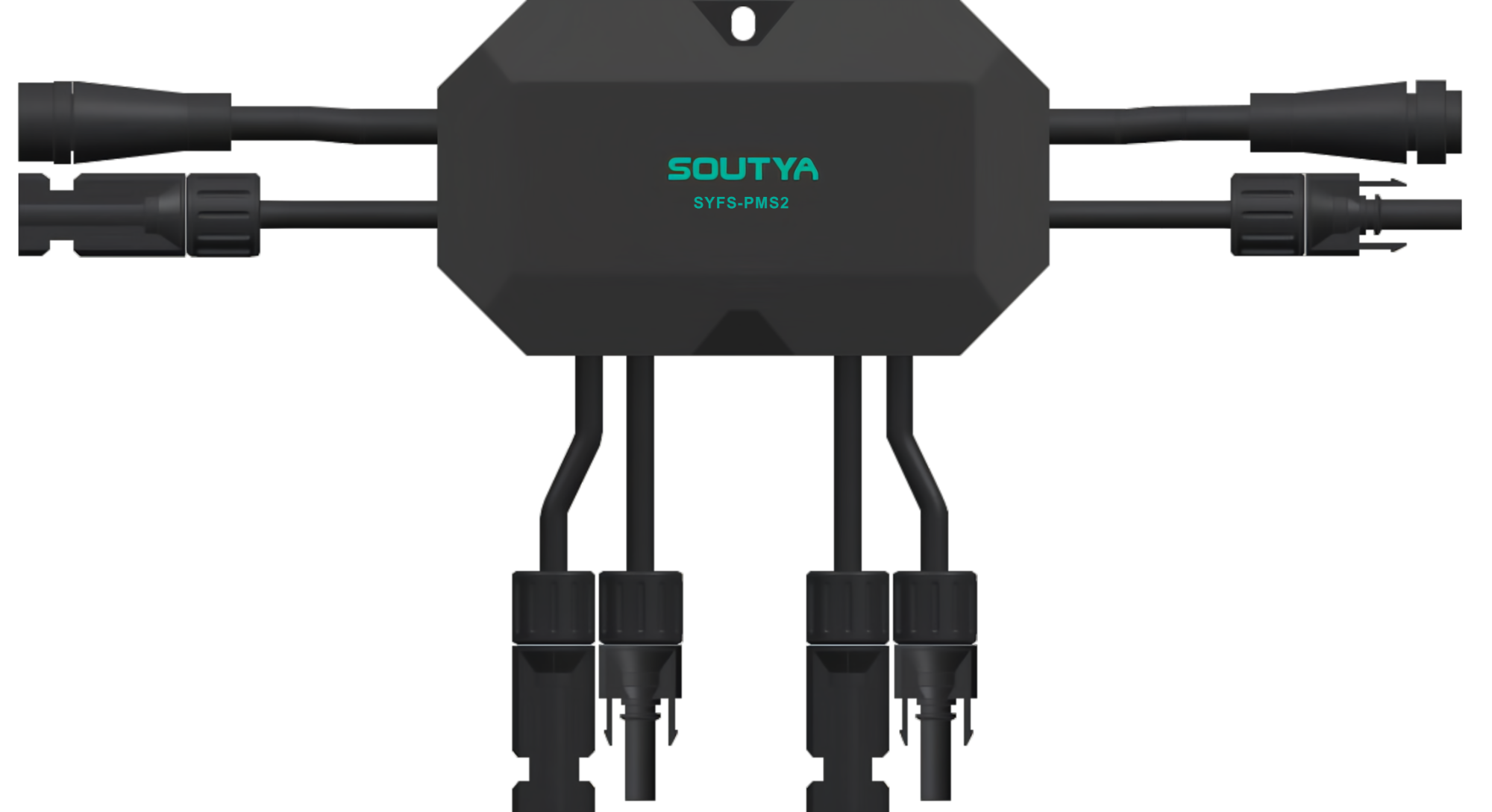

Dispositivos de desligamento rápido em nível de módulo permitem o controle independente de cada módulo fotovoltaico, desconectando rapidamente cada módulo em caso de emergência. Dispositivos de desligamento rápido em nível de string desconectam a tensão CC entre todo o painel solar e o inversor, oferecendo vantagens de custo significativas para todo o sistema fotovoltaico em comparação com dispositivos de desligamento rápido em nível de módulo. ---Princípio de operação--- ① Modo passivo: Quando a proteção de ilhamento ocorre devido a uma queda de energia da rede, a caixa de alimentação perde energia, o relé da caixa de desconexão desativa e desconecta, e cada string fotovoltaica é desconectada do inversor, impedindo energização adicional. ② Modo ativo: Em caso de falha de rede de emergência ou choque elétrico, pressionar manualmente o interruptor de controle de emergência na caixa de alimentação desconecta a caixa de alimentação, cortando as conexões elétricas do sistema para evitar uma maior escalada da falha. As informações de status da caixa de desligamento rápido são então transmitidas ao inversor.
---Especificações e Padrões--- As especificações padrão para dispositivos de desligamento rápido fotovoltaico incluem principalmente requisitos específicos para proteção contra arco em série CC, limitação de tensão e funções de desligamento rápido. ① Proteção contra arco em série CC: Sistemas com tensão máxima do sistema do lado CC maior ou igual a 120 V devem ter proteção contra arco em série CC. Essa medida visa reduzir o uso de linhas CC em sistemas fotovoltaicos, reduzindo assim os riscos de incêndio. ② Limitação de Tensão: Durante a construção, manutenção e revisão, a tensão CC com a qual humanos podem entrar em contato deve ser controlada dentro do limite de segurança de 120 V. Essa regulamentação garante a segurança dos trabalhadores e evita acidentes com choque elétrico causados por tensão excessiva. ③ Função de Desligamento Rápido: Dentro de 30 segundos após o dispositivo de desligamento rápido ser ativado, a tensão em um raio de 305 mm da borda do conjunto fotovoltaico deve ser reduzida para abaixo de 120 V. Essa função é crítica em situações de emergência, reduzindo rapidamente a tensão para garantir a segurança de pessoas e equipamentos.
As normas para dispositivos de desligamento rápido fotovoltaicos incluem principalmente a certificação SunSpec e as normas NEC. Certificação SunSpec: A norma de desligamento rápido SunSpec é um protocolo de comunicação baseado em comunicação por linha de energia (CLP) desenvolvido especificamente para a funcionalidade de módulos de sistemas fotovoltaicos. Normas NEC: O NEC (Código Elétrico Nacional) define requisitos específicos para desligamento rápido em sistemas fotovoltaicos. Já em 2014, foi publicada a norma NEC 2014 690.12, "Soluções de Autodesligamento em Nível de Módulo", que estabelece requisitos para desligamento rápido em sistemas fotovoltaicos. A edição de 2017 da NEC 690.12 tornou esses requisitos ainda mais rigorosos, exigindo "desligamento em nível de módulo". A edição mais recente da norma, de 2020, introduz "Sistemas de controle de risco fotovoltaico", exigindo que os sistemas fotovoltaicos sejam equipados com tais sistemas para mantê-los sob controle em situações críticas. As normas NEC 2017 e NEC 2020 exigem que a tensão dentro da faixa limite caia abaixo de 80 V em até 30 segundos após o início do desligamento rápido.
---Características e Vantagens--- ① Melhora a segurança: Os sistemas fotovoltaicos geram tensões CC mais altas durante a operação normal. Se operado incorretamente ou ocorrer um acidente, pode causar acidentes com choque elétrico. O dispositivo de desligamento rápido fotovoltaico pode cortar rapidamente o fornecimento de energia em uma emergência e eliminar a alta tensão CC, reduzindo significativamente o risco de choque elétrico. ② Instalação flexível: Pode ser selecionado e instalado de acordo com as necessidades específicas do sistema fotovoltaico para atender às necessidades de diferentes ocasiões. ③ Cumpre com os requisitos regulamentares: Muitos países e regiões têm requisitos rigorosos sobre o desempenho de segurança dos sistemas fotovoltaicos. Como um dos dispositivos de segurança importantes, o dispositivo de desligamento rápido fotovoltaico pode ajudar os sistemas fotovoltaicos a atender a esses padrões de segurança. ④ Aumenta a confiabilidade do sistema: Quando ocorre uma falha na rede ou um problema dentro do sistema fotovoltaico, o dispositivo de desligamento rápido pode cortar rapidamente o fornecimento de energia para evitar que a falha se expanda e aumente ainda mais, e proteger outras partes do sistema fotovoltaico de danos. ---Tendências de Desenvolvimento--- Atualmente, atingir a meta de "neutralidade de carbono" tornou-se um consenso global. A nova indústria de energia representada pela energia fotovoltaica está em expansão, e a segurança dos sistemas fotovoltaicos gradualmente se tornou um foco global. A segurança e a eficiência dos dispositivos fotovoltaicos de desligamento rápido também estão melhorando gradualmente e se tornando cada vez mais inteligentes e automatizados. Por meio de inovação tecnológica e pesquisa e desenvolvimento independentes, a segurança e a eficiência dos sistemas fotovoltaicos no país e no exterior são alcançadas.
