| Configuração |
||
 |
 |
 |
| Protetor contra surtos CC*2 | Fusível DC *12 peças |
Disjuntor CC*2 |
| SYS5-40P/2P ▶ Tensão máxima de operação: 1500 VCC
▶ Norma de implementação: IEC/EN 61643-31
▶ Corrente de descarga máxima: 40kA
|
SYF5-32P
▶ Com indicação luminosa, avalie claramente o estado do fusível
▶ Tensão nominal de operação: 1000 VCC
▶ Especificações do núcleo do fusível: 10x38mm, 20A
|

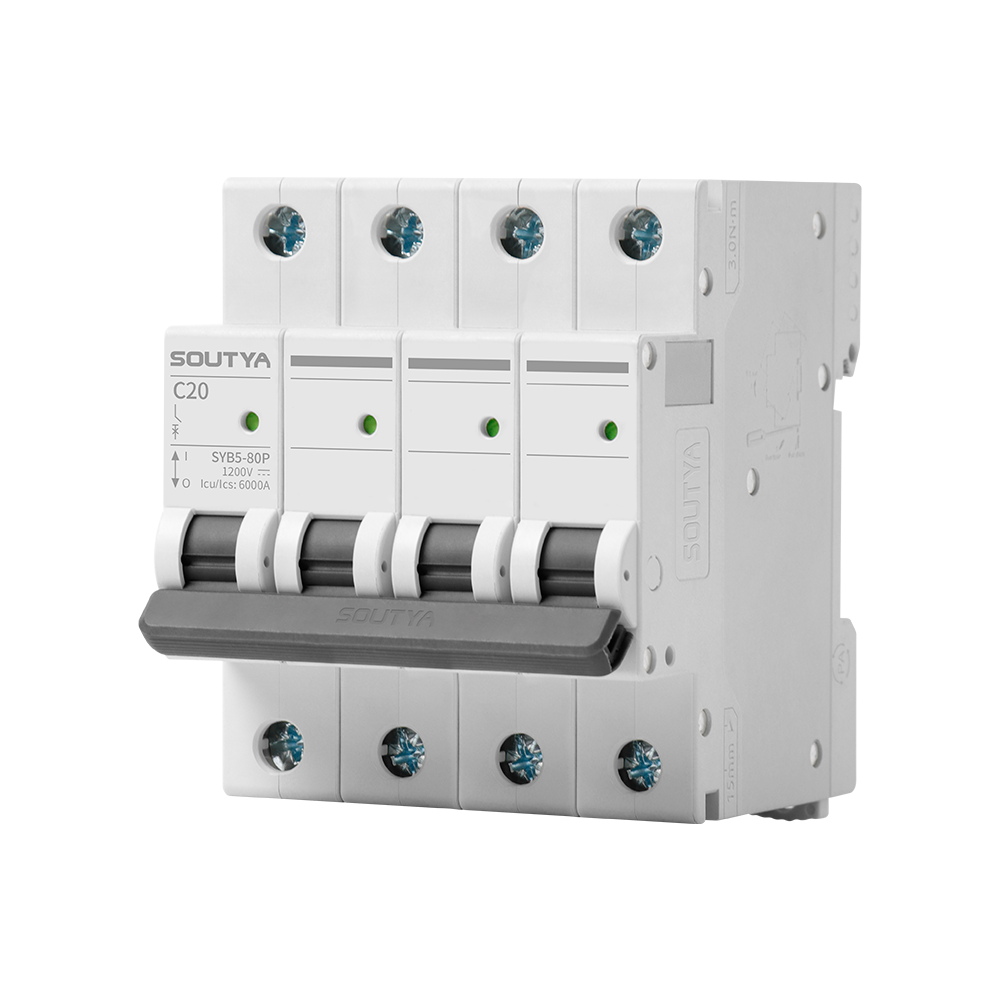

SYB5-80P/4P
▶ Proteção contra sobrecarga e curto-circuito
▶ Não polaridade, proteção bidirecional, fiação mais fácil
▶ Norma de implementação: IEC/EN60947-2
|
| Especificação | Entrada de 6 vias/saída de 2 vias 500 VCC/1000 VCC (Configuração 2) |

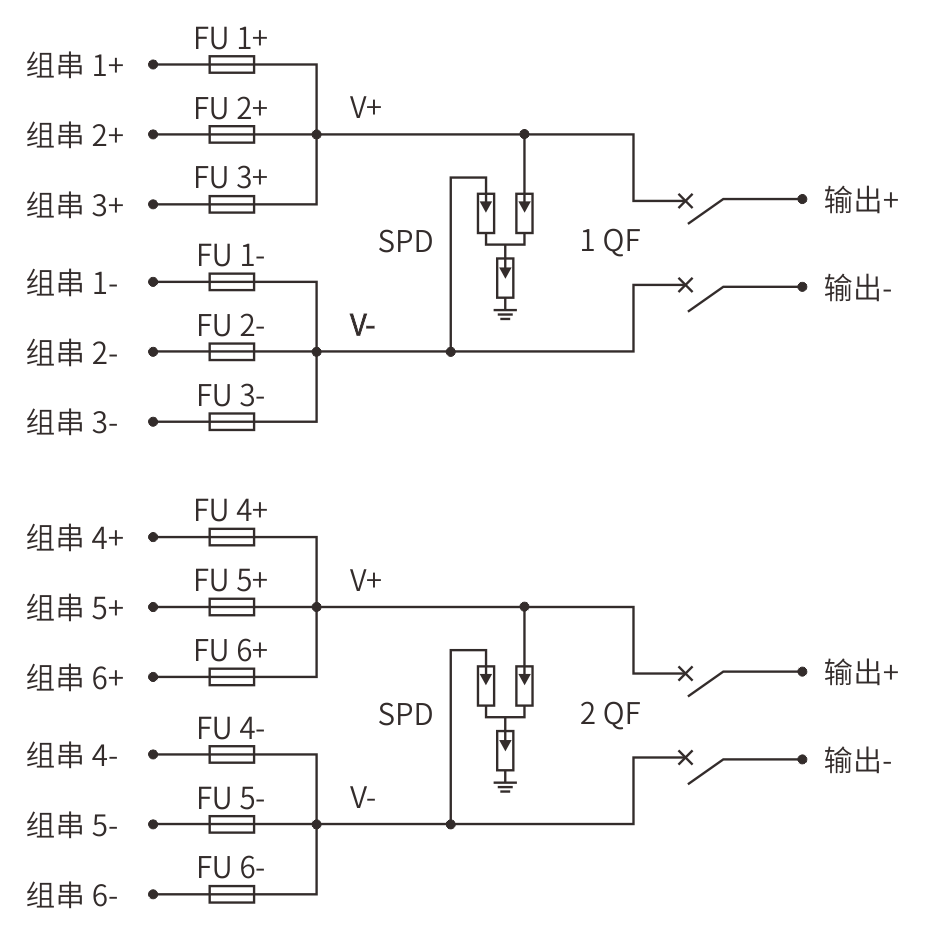

Diagrama de fiação |
| digitar | 6 vias |
 |
| Saída | 2 vias |
|
| Tensão máxima | 1000V | |
| Corrente máxima de curto-circuito CC de entrada | 40A/40A/40A | |
| Corrente máxima de saída | 40A/40A/40A | |

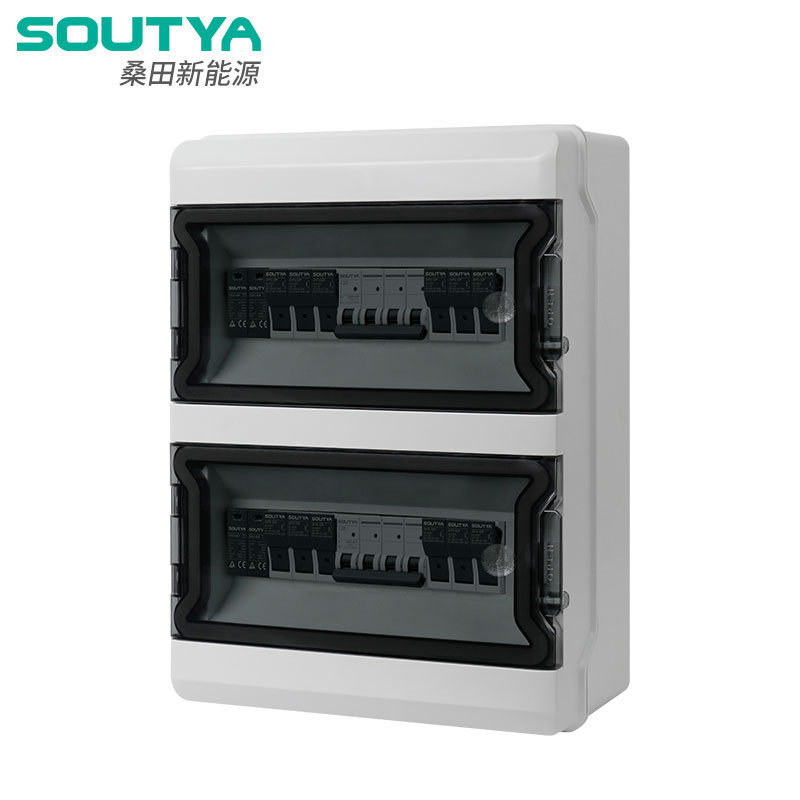

| Parâmetros da caixa de distribuição |
||
| Material | PC+ABS |
|
| Nível de proteção | IP66 |
|
| Nível de proteção contra impactos | IK09 |
|
| Tamanho da caixa | GNB F01-26; C296*L390*A130 mm |
|
| Interface de entrada de cabo | PG09, 2,5 - 16 mm 2 |
|
| Interface de saída de cabo | PG21, 2,5 - 16 mm 2 |
|
| ambiente |
||
| Temperatura de operação | -20°C - +60°C |
|
| umidade | 99% |
|
| Altitude | 2000m |
|
| Instalação | Montado na parede | |
