| Configuração |
||
 |
 |
 |
| Protetor contra picos de corrente CC*2 | Fusível DC *12 peças | Interruptor de isolamento CC tipo gaiola*2 |

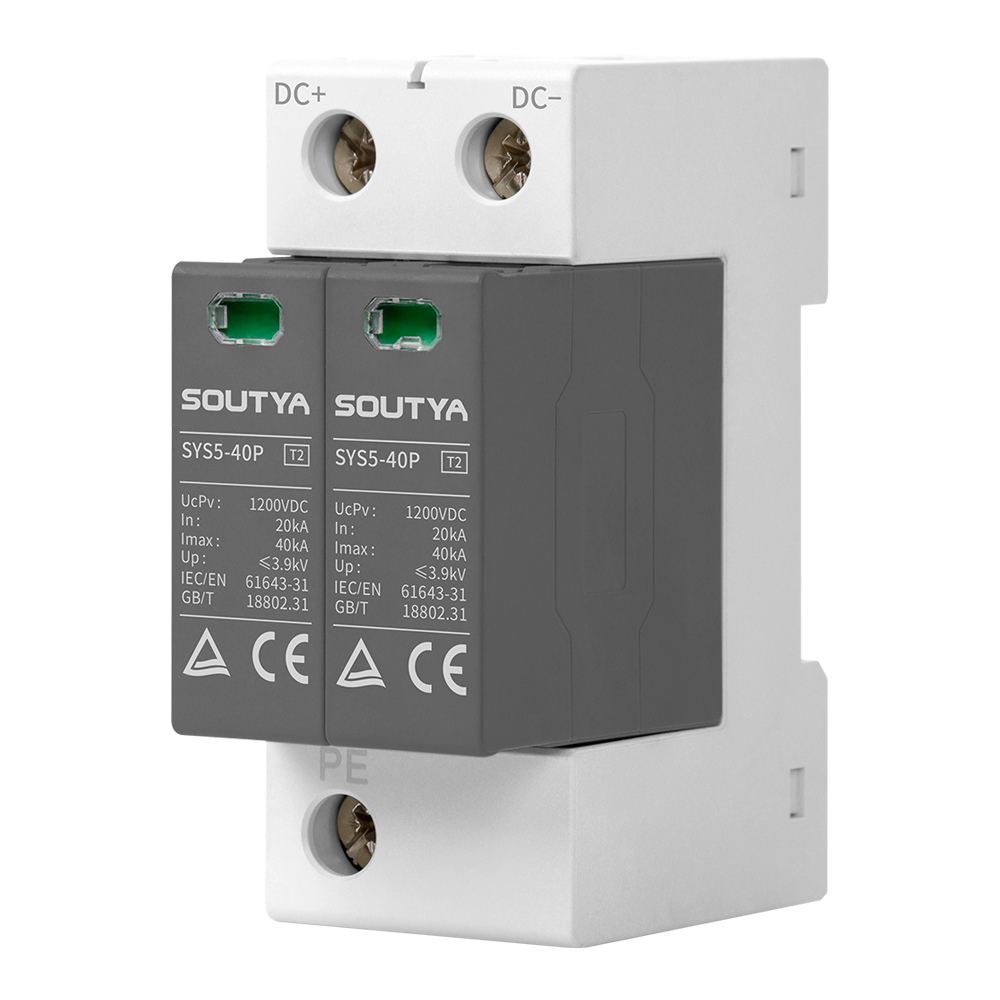

| SYS5-40P/2P ▶ Tensão máxima de funcionamento: 1500 VDC
▶ Norma de implementação: IEC/EN 61643-31
▶ Corrente de descarga máxima: 40kA
|

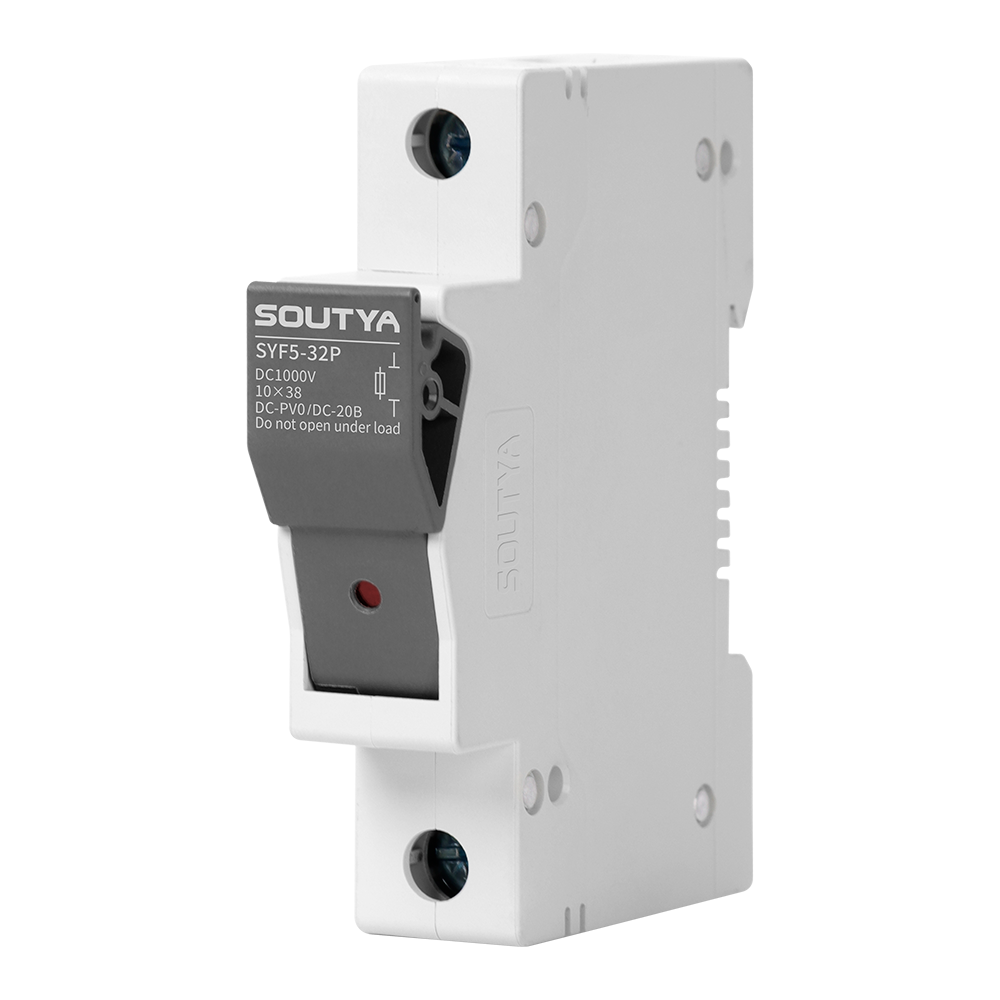

SYF5-32P
▶ Com indicação luminosa, avalie claramente o estado do fusível
▶ Tensão nominal de funcionamento: 1000 VDC
▶ Especificações do núcleo do fusível: 10x38mm, 16A
|

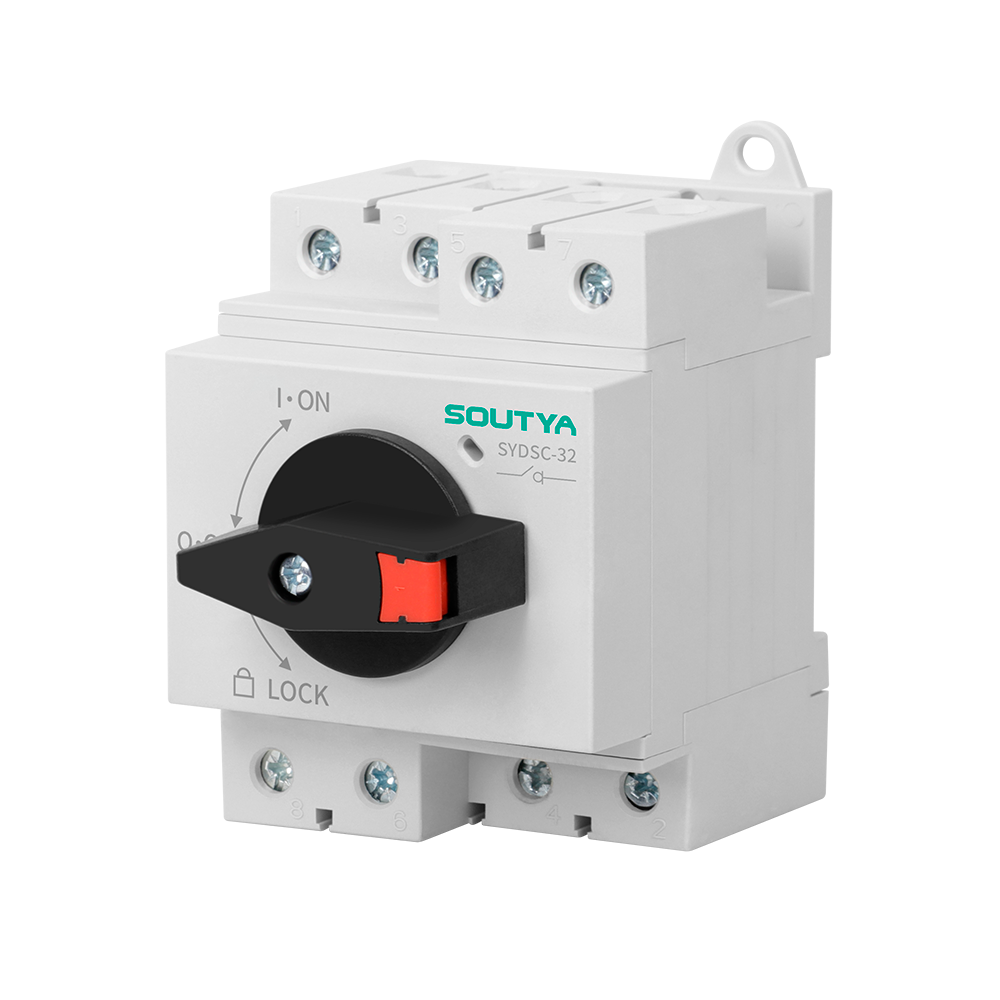

SYDSC-32
▶ Tensão nominal de isolamento: 1500 VCC
▶ Corrente nominal: 32A
|

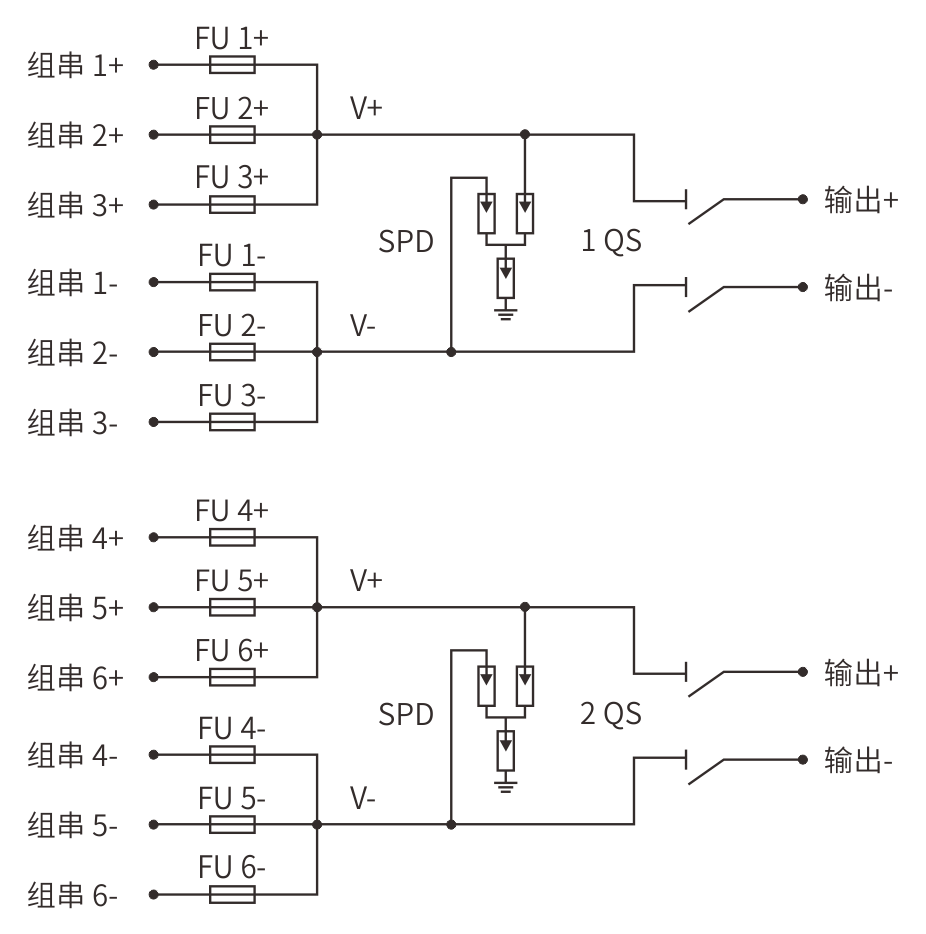

| Especificação | Entrada de 6 vias/saída de 2 vias 1000 VCC (Configuração 1) | Diagrama de cablagem |
| digitar | 6 vias |  |
| Saída | 2 vias | |
| Tensão máxima | 1000V | |
| Corrente máxima de curto-circuito CC de entrada | 16A pode ser substituído | |
| Corrente máxima de saída | 32A | |

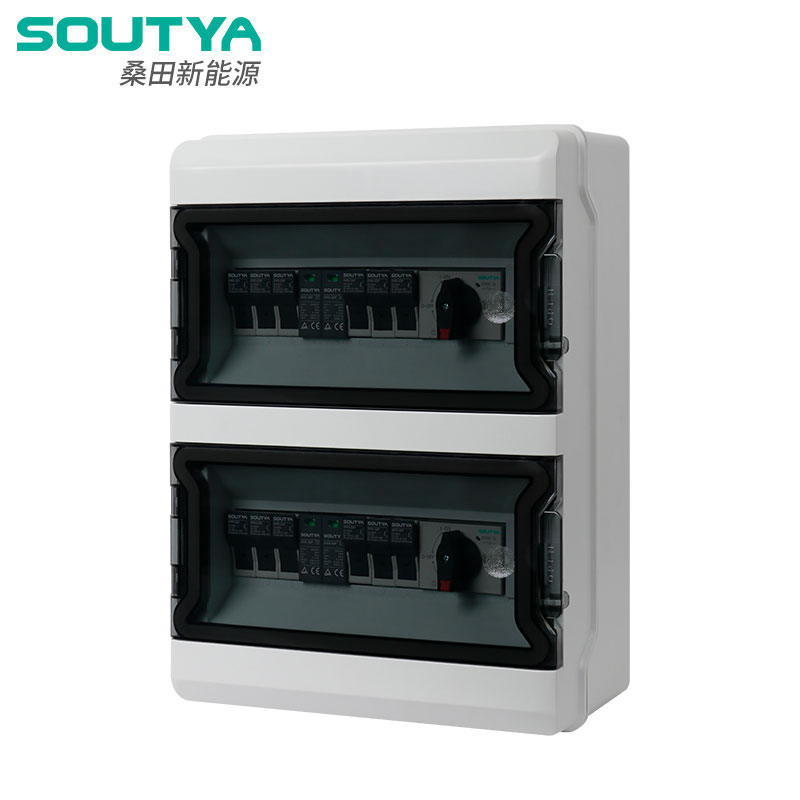

| Parâmetros da caixa de distribuição | ||
| Material | PC+ABS | |
| Nível de proteção | IP66 | |
| Nível de proteção contra impactos | IK09 | |
| Tamanho da caixa | GNB F01-26; C296*L390*A130 mm | |
| Interface de entrada de cabos | Prensa-cabos PG09, 2,5 - 16 mm 2 | |
| Interface de saída de cabos | PG21, 2,5 - 16 mm 2 | |
| ambiente | ||
| Temperatura de funcionamento | -20°C - +60°C | |
| umidade | 99% | |
| Altitude | 2000m | |
| Instalação | Montado na parede | |
