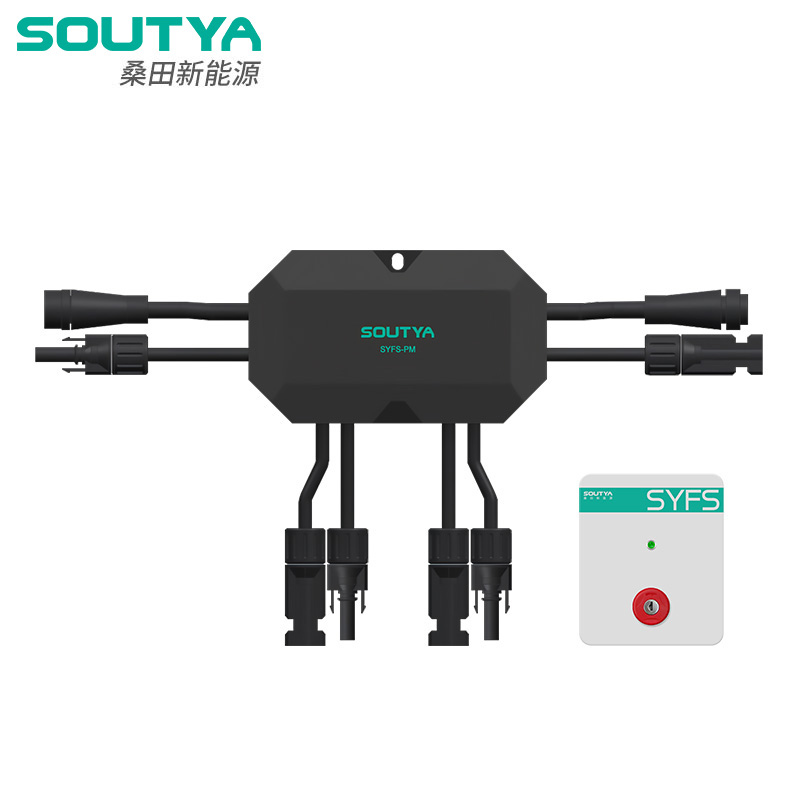

Name: Dispositivo de desligamento rápido fotovoltaico em nível de módulo
Brand: soutya桑田新能源（浙江）股份有限公司
SKU: 00140
Availability: InStock
Rating: 5 (1 reviews)

Início >

Dispositivo de desligamento rápido fotovoltaico em nível de módulo

Descrição

CARACTERÍSTICAS DO PRODUTO：

O dispositivo de desligamento rápido é projetado para atender aos requisitos de segurança contra incêndio de sistemas fotovoltaicos, desligar rapidamente os módulos fotovoltaicos em situações de emergência, reduzir o risco de choque elétrico e resolver os riscos de resgate e manutenção em sistemas fotovoltaicos.

CARACTERÍSTICA：

▶ Controle 24Vdc. Deteção precisa de 85°C sobre a proteção contra temperatura.

▶ Controlo PLC. Compatível com o protocolo de comunicação SunSpec^TM PLC.

▶ Adotando tecnologia de design redundante, a confiabilidade do dispositivo de desligamento rápido é maior.

▶ Material resistente ao retardador de fogo V-0/UV.

▶ O produto é resistente a altas temperaturas, corrosão, impacto, e é seguro e confiável.

▶ O produto é utilizado em vários sistemas fotovoltaicos para fins domésticos, industriais e comerciais.

▶ Cumprir os requisitos das normas UL1741 e UL3741.

PARÂMETRO：

Aparência
Modelo	SYFS-PMS1	SYFS-PMS2	SYFS-PMP1	SYFS-PMP2
Número de entradas fotovoltaicas	1	2	1	2
Tensão de entrada máxima admissível (V)	80V / 120V		80V
Corrente de entrada máxima permitida (A)	20A / 25A / 30A
Tensão de saída máxima (V)	80V / 120V	160V / 240V	80V / 120V	160V / 240V
Tensão do sistema (V)	1000V / 1500V
Conformidade com o controle	Cabo de alimentação 24V DC		PLC (Sunspec)
Ambiente de funcionamento temperatura	-40°C ~ +85°C
Corrente máxima admissível de díodo de bypass	20A / 25A / 30A
Nível IP	IP67
Conectores PV	MC4
Tamanho	135x78x21milímetro		110x70x19milímetro
Comprimento do cabo (entrada)	160 milímetros	160mm / 1200mm	160 milímetros	160mm / 1200mm
Comprimento do cabo (saída)	1200 milímetros		1200 milímetros
Padrão	NEC690.12-2017; Ul1741; CEI/EN62109; CEI/EN61000

Parâmetros técnicos do controlador:

Aparência

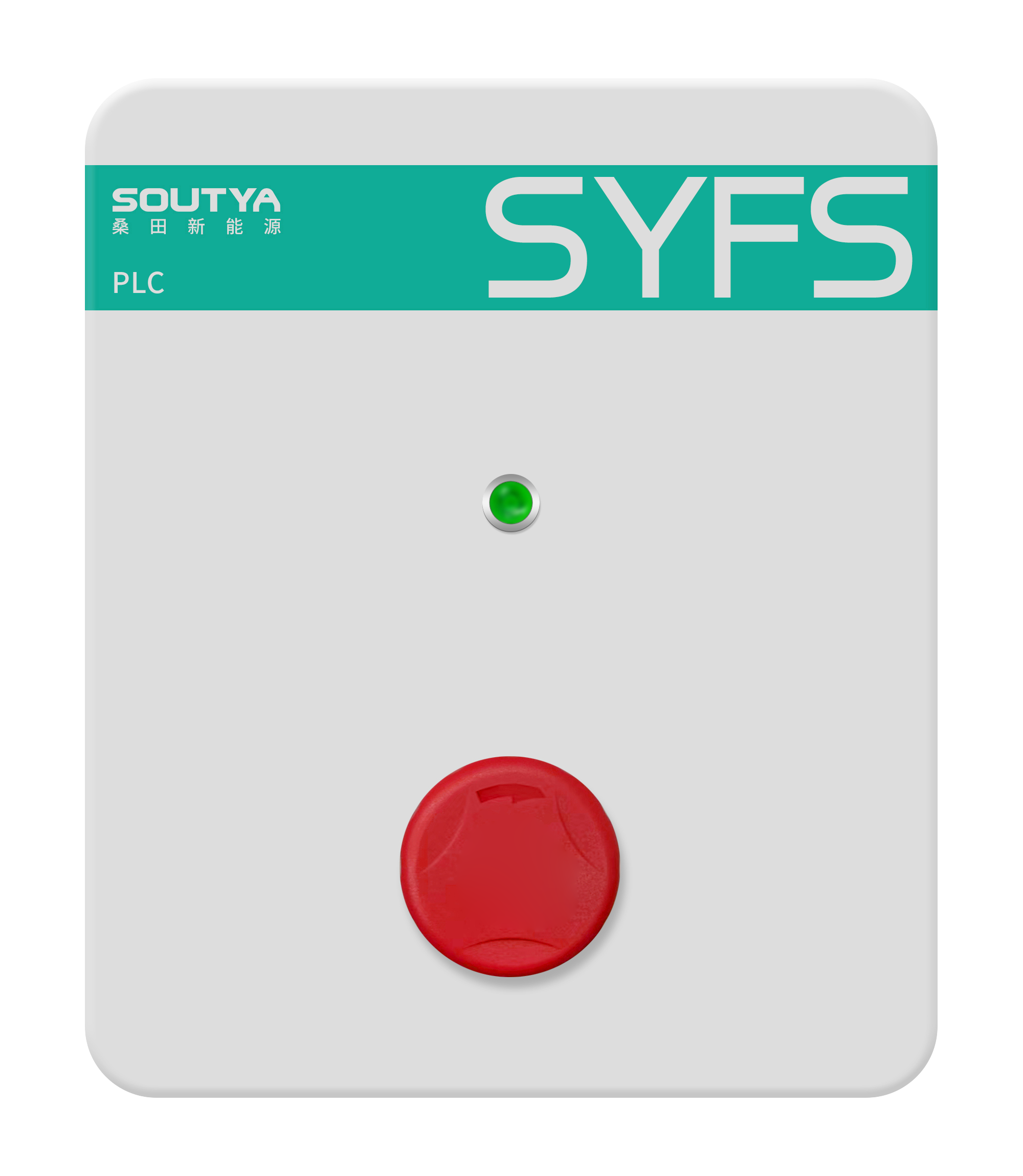

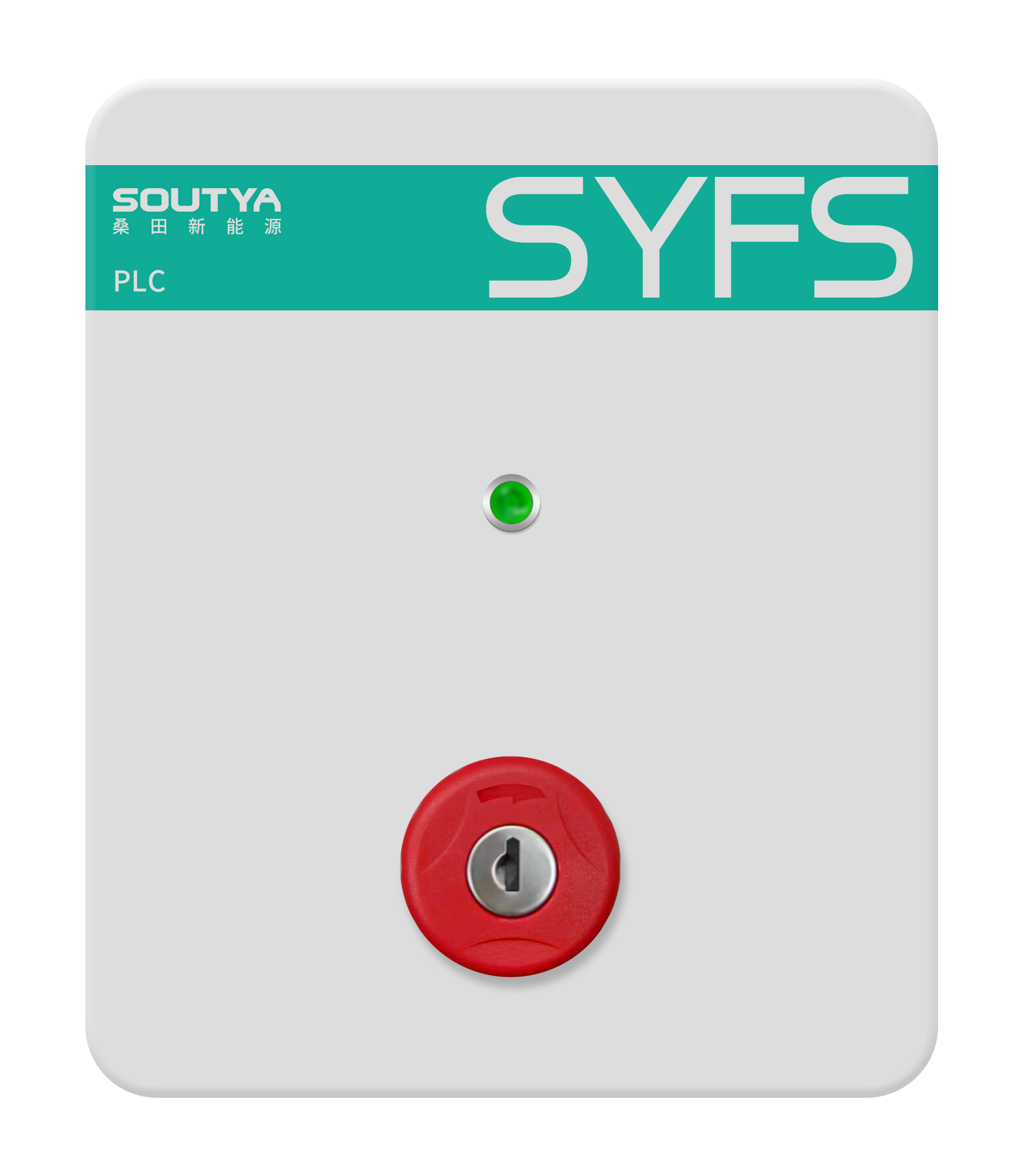

modelo	Controlador SYFS-PMSC-80 24 V DC (sem bloqueio)		Controlador SYFS-PMSC-80K 24 V DC (com bloqueio)		Controlador PLC SYFS-PMPC-80 (anel magnético único sem bloqueio)		Controlador PLC SYFS-PMPC-80K (anel magnético único com fecho)
					Controlador PLC SYFS-PMPC-160 (anel magnético duplo sem bloqueio)		Controlador PLC SYFS-PMPC-160K (anel magnético duplo com fecho)
Gama de tensão de entrada nominal (A)	Monofásico 100~240VAC
Frequência nominal (Hz)	50/60Hz
Tensão de saída (V)	24 V CC				/
Corrente de saída (A)	Componentes	1~ 2 cordas	Componentes	1~ 2 cordas	/
	2.2A	(1~2)x2,2A	2.2A	(1~2)x2,2A
Sinal de saída	Desligamento de 24 V				Em conformidade com o protocolo de comunicação PLC SunSpec ^TM
Número máximo de dispositivos de paragem rápida controláveis	1 para 1	1 a 2	1 para 1	1 a 2	1 para 1	1 a 2	1 para 1	1 a 2
	100	80	100	80	100	80	100	80
Funções de controlo	Quando a alimentação CA é ligada, o dispositivo de paragem rápida é ligado; quando o botão de emergência é premido ou a alimentação CA é desligada ou a temperatura ambiente excede os 85°C, o dispositivo de paragem rápida é rapidamente desligado
Grau de proteção do armário	IP65
Temperatura do ambiente de trabalho	-20℃ ~ +50℃
Dimensões totais (mm)	155×185×107 mm
